수용률 / 부등율 / 부하율에 대하여

1. 수용율 - 수용가의 부하설비가 동시에 사용되는 정도
1) 수식 - 최대수용전력 / 총설비용량 X 100%

2) 개념 : 각 부하의 설비용량에 수용율을 곱하여 최대수요전력 계산

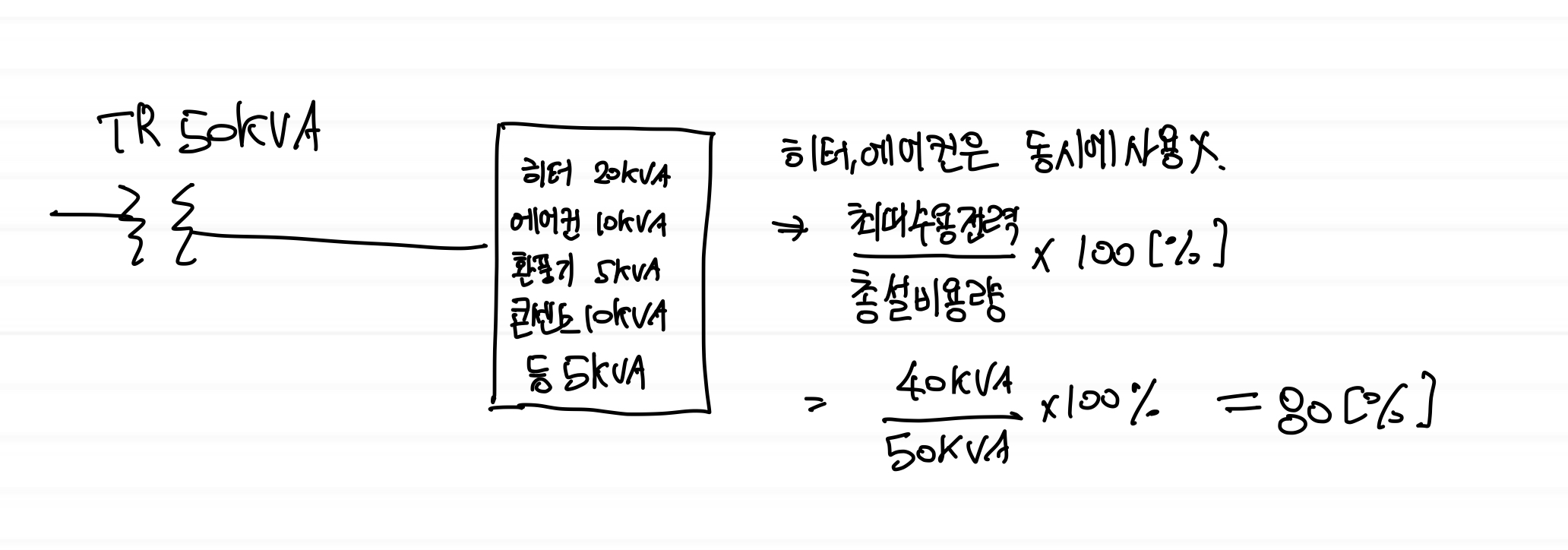

수용율 개념

3) 마무리
전기공학을 이용하는 이유는 전류를 안전하게 흘릴수있는 가장 값싼것을 구하는것이다.
변압기 용량이 크면 좋겠지만, 안전하게 전력을 사용하면서도 최적의 가격을 정할 수 있다.
- 전선의 굵기, 변압기용량 등.. 40KVA 여도 충분.
보통 건축설비의 목적에 따라 일반적으로 수용율이 대충 정해져있다. 60% , 70% ...

2. 부등율 - 부하군 상호간, 변압기 상호간, 배전선 상호간의 최대 부하 시간대가 다른 정도
1) 수식 - 각 부하군(수용가)의 최대수용전력의 합 / 합성최대수용전력
2) 적용 - 2단 강압방식의 주변압기에 적용
* 변압기용량 : 각 부하군(수용가)의 최대수용전력의 합 / 부등률 X 역률 X 효율

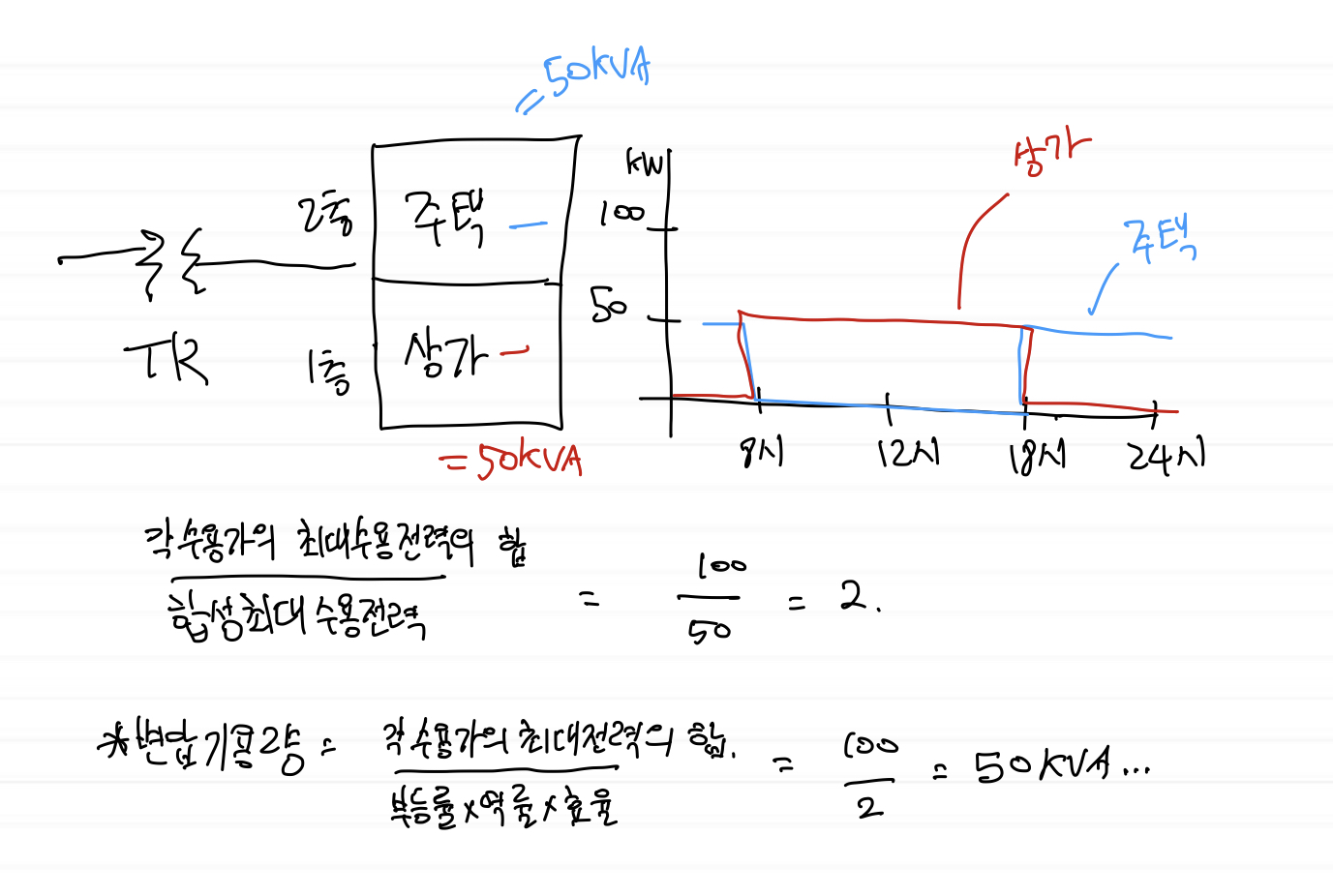

부등률개념

위 식에서 역률이랑 효율이 안나와있어서 변압기용량이 50KVA가 됐겠지만, 역률효율까지 합치면 조금 더 높아야 할 것이다.
합성최대수용전력에서 합성이라는 말이 들어가서 헷갈리는데,,, 그냥 최대수용전력이라고 외우면 될 것 같다.
상가와 주택 둘 다 50 KVA라서 50으로 적었지만 둘중에 큰 용량이 분모로 들어가고, 둘이 합한게 분자로 들어가는것이다. 그래서 부등률은 항상 1보다 크다.


3. 부하율 - 전기설비가 어느정도 유효하게 사용되는가를 나타냄. 효율적 사용 정도
1) 수식 - 부하의 평균전력(1시간) / 최대수용전력(1시간) X 100[%]
.

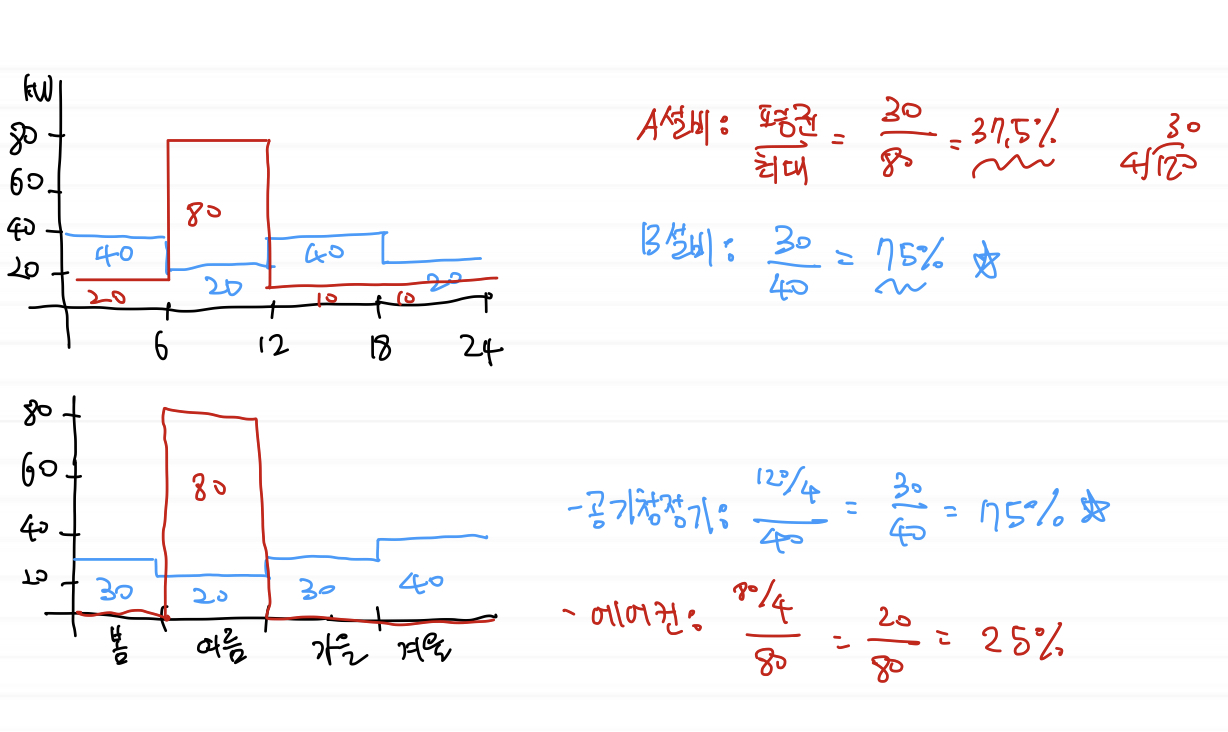

부하율개념

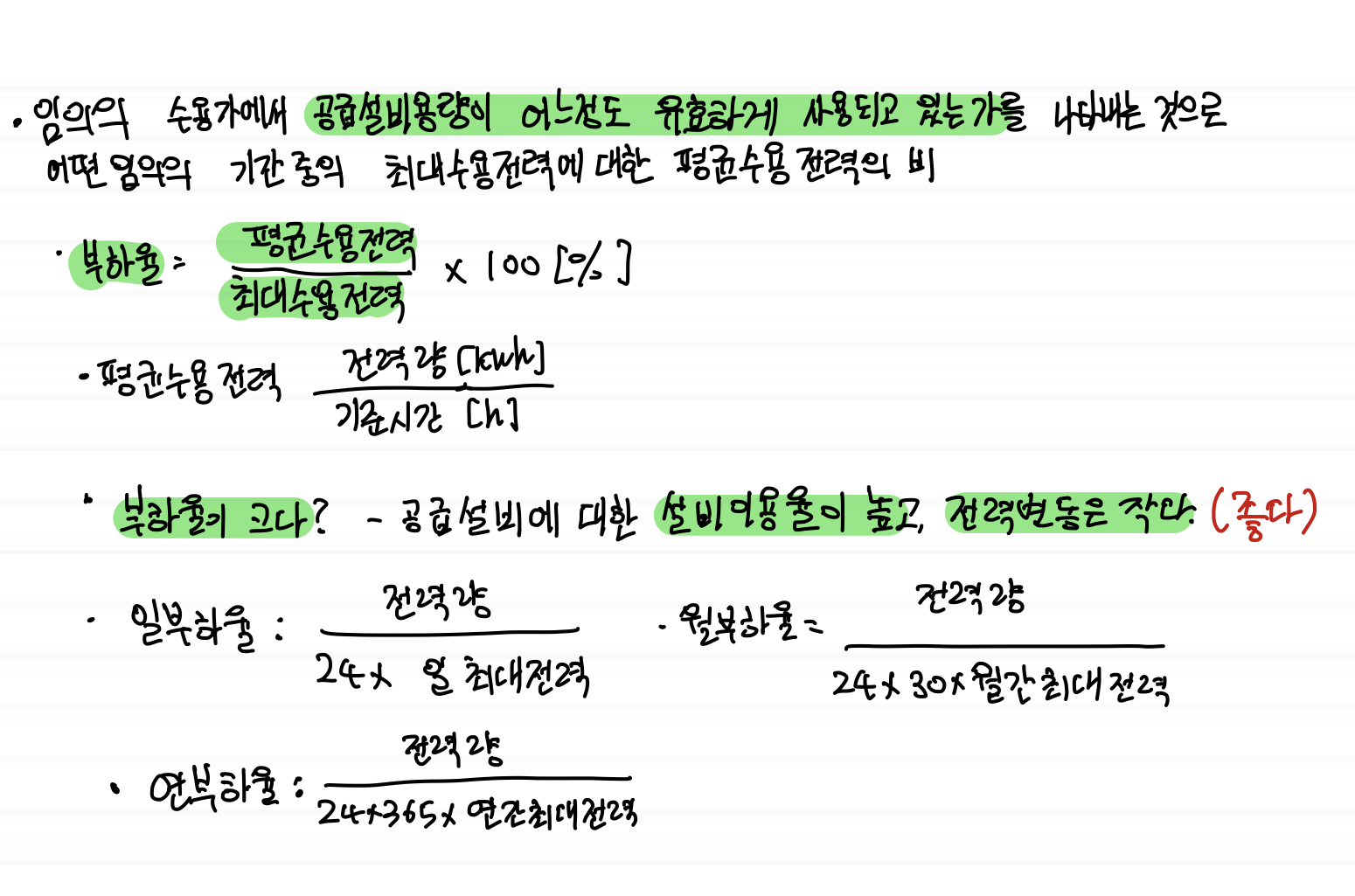

부하율 개념

개념 숙지..!
